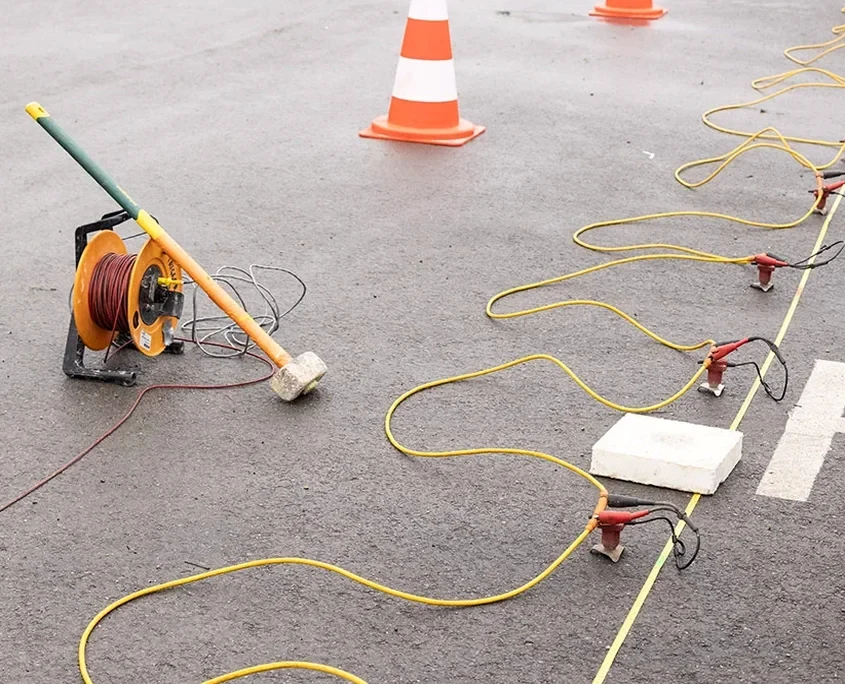

A alternância entre maciços residuais e depósitos aluvionares na Baixada Fluminense exige parâmetros de propagação de ondas que só a tomografia sísmica fornece com resolução métrica. Em Nova Iguaçu, os perfis de alteração de gnaisse e os bolsões de solo mole do fundo de vale invertem contrastes de impedância de forma abrupta. Nossa equipe executa levantamentos com arranjos lineares de 48 a 72 geofones, combinando refração e reflexão de alta resolução para imagear o topo rochoso a profundidades entre 10 e 40 metros. Aplicamos a refração sísmica quando o capeamento de solo é homogêneo e precisamos de Vp para classificação de escavabilidade, e integramos a resistividade em zonas de contato com argilas orgânicas condutivas que mascaram a sísmica convencional.
Velocidades de onda P abaixo de 600 m/s em Nova Iguaçu, com lençol freático a 3 metros, indicam solo colapsível ou turfoso.
Abordagem e escopo
A NBR 15935:2011 define os protocolos para ensaios sísmicos em superfície, mas a geologia local impõe ajustes na geometria de aquisição. Trabalhamos com fontes de impacto repetitivo de 5 a 8 kg em solos saturados e mina sísmica em perfis secos sobre ombreiras de morro, garantindo razão sinal-ruído acima de 20 dB. O processamento sísmico segue fluxo com filtro passa-banda entre 10 e 120 Hz, mute de refração e migração Kirchhoff nas seções de reflexão. A tomografia de refração resolve heterogeneidades laterais de Vp entre 400 m/s em colúvio argiloso e 2.800 m/s no gnaisse fraturado. Para fundações profundas sobre rocha alterada, correlacionamos as velocidades sísmicas com o ensaio SPT executado no mesmo alinhamento do arranjo, calibrando modelos de resistência à penetração.
Dúvidas comuns
Qual o custo de uma campanha de tomografia sísmica em Nova Iguaçu?
Uma campanha típica com 4 linhas de refração de 100 metros e 1 linha de MASW fica entre R$6.440 e R$12.250, dependendo da fonte sísmica empregada, do acesso ao terreno e da necessidade de processamento de reflexão.
A tomografia sísmica resolve o contato solo-rocha em perfis de alteração de gnaisse?
Sim. A diferença de Vp entre solo residual maduro (500–800 m/s) e gnaisse fraturado (1.800–2.800 m/s) gera contraste de impedância suficiente para imageamento nítido do contato, mesmo com gradação de alteração.
Quanto tempo leva para entregar os resultados?
O processamento preliminar sai em 48 horas após a aquisição. O relatório final com tomogramas interpretados, seções de reflexão e correlação com furos de sondagem é entregue em até 5 dias úteis.
Qual a diferença entre refração e reflexão sísmica para investigação geotécnica?
A refração modela o gradiente de velocidade nas primeiras camadas e é robusta para definir topo rochoso. A reflexão imagea refletores mais profundos e detecta lentes e paleocanais, mas exige maior densidade de cobertura e processamento avançado.
